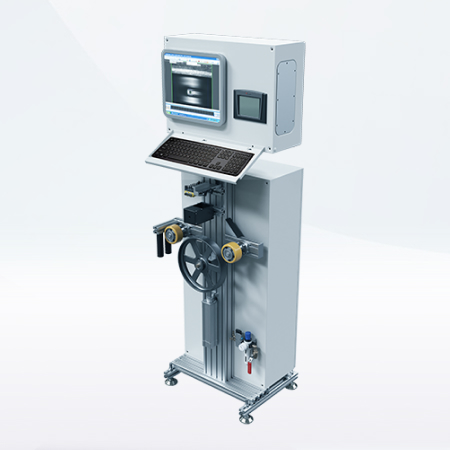

Система визуального контроля — плоские капельницы

Система визуального контроля Metzer осуществляет надзор за работой сверлильного узла при производстве плоских капельных трубок. Она предназначена для мониторинга и управления расположением водовыходных отверстий на плоских капельных трубках, обеспечивая точное совпадение каждого отверстия с чашей капельницы.
Для каждой капельницы, проходящей через узел пробивки, система в реальном времени фиксирует и анализирует изображение, чтобы проверить правильность расположения отверстия в пределах заданной зоны допуска. При обнаружении неисправности система немедленно подает сигнал тревоги для оповещения оператора. Одновременно система вычисляет относительное положение отверстия и отправляет корректирующие данные контроллеру сверлильного узла, обеспечивая автоматическую корректировку в последующих циклах.
Система сохраняет последние 20 изображений с тревогой для просмотра, предоставляя оператору возможность оценить качество и принять решение о списании бухты — при этом контроль осуществляется непрерывно. 19” ЖК-сенсорный экран обеспечивает отображение изображений в реальном времени, эксплуатационных данных и интуитивно понятное управление для настройки, мониторинга и смены продукции. Параметры контроля легко настраиваются и сохраняются для различных диаметров труб, толщин стенки и типов капельниц.

Ключевые особенности:

• Замкнутая коррекция контроллера сверлильного узла для точного совмещения
• Высокоскоростная CCD-камера с прецизионным объективом
• Интегрированная система освещения и запуска капельницы
• Обработка изображений на камере (независимо от состояния ПК)
• Быстрая перенастройка с хранением рецептов для различных типов продукции

Характеристики
Максимальная скорость контроля | 1600 капельниц/минуту
Диапазон толщины стенки | 0,15–1,25 мм
Внешний диаметр | 6–20 мм
Максимальная скорость линии | 300 м/мин
